陶瓷腔與石英腔的光學性能對比實驗結果

實驗裝置：激光棒（Φ７×１１０）、脈沖氙燈、陶瓷腔、石英腔、全反鏡（４ｍ）、輸出鏡（白片）、Ｑ開關（濟南）、偏振片、能量計、示波器。

實驗說明：本實驗主要是對比陶瓷腔與石英腔兩種腔體的光學特性的區別。針對兩組腔體，選用同一組光學元件，保持單一變量原則，更換腔體過程中，只校準腔體位置，不進行諧振腔的調整，以此來判斷兩腔體的性能優劣。

動態輸出：

輸入電壓（V）   能量輸出（mj）      能量比      脈寬（ns）

陶瓷腔  石英腔       陶：石    陶瓷腔 石英腔

550           43      104        1︰2.374     44     40

600           147     201        1︰1.371     23     22

650           247     322        1︰1.304     18     18

700           381     448        1︰1.177     13     13

750           474     580        1︰1.222     12     12

800           584     664        1︰1.138     11     11

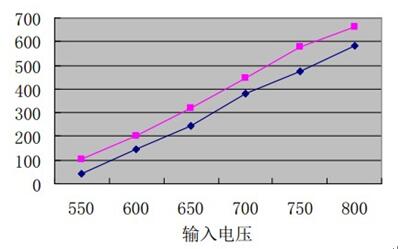

動態輸出特性曲線
