MTS500/MTS520/MTS540系列輕型電控平移臺
- 同步帶傳動，線性軸承導軌或線性滑塊導軌
運行速度高
硬質鋁合金基體，質量輕
防塵設計，可在惡劣環境下使用
標配計算機通訊接口
光電開關定零位，兩端設限位開關
標配為步進驅動，可選配伺服驅動
平移臺長度可根據用戶需求定制
限位開關及固定孔向位置間距可調
- 產品介紹
- 產品參數
|
型號 |
MTS502 |
MTS505 |
MTS508 |
|
行程 |
200 |
500 |
800 |
|
軸距D1（mm） |
378 |
678 |
978 |
|
長度L（mm） |
424 |
724 |
1024 |
|
寬度W（mm） |
139 |
147 |
157 |
|
臺面尺寸 |
40×90 |
||
|
導軌 |
線性滑軌 |
||
|
導程 |
96 |
||
|
重復定位精度 |
±0.05 |
||
|
分辨率 |
0.012 |
||
|
極限速度（mm/s） |
200 |
||
|
極限靜轉矩（Ncm） |
40 |
50 |
60 |
|
步進電機（1.8°） |
42步進電機 |
||
|
中心負載 |
8（水平） |
7（水平） |
5（水平） |
|
自重 |
1.5 |
3 |
7 |
|

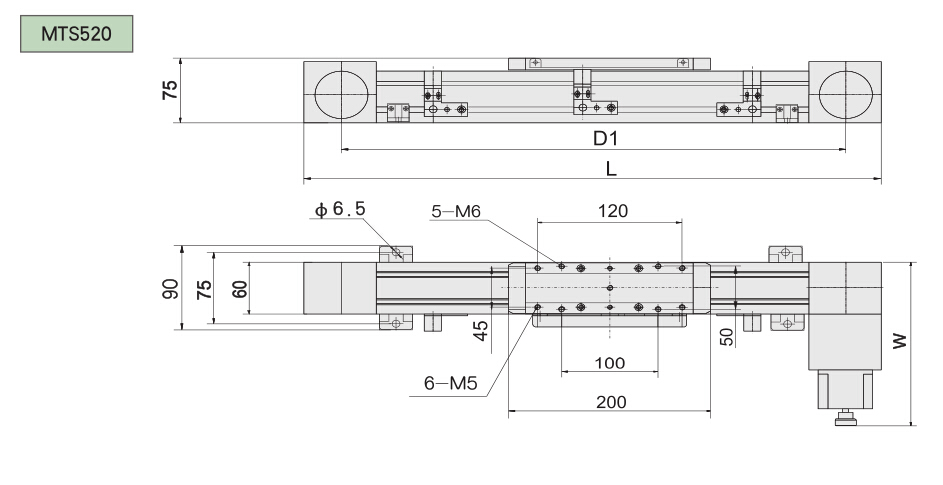

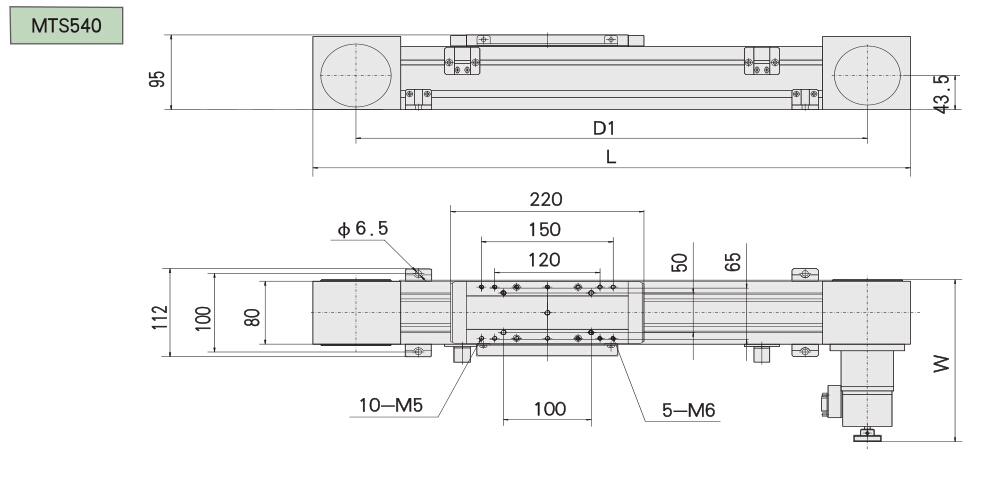

型號 |
MTS522 |
MTS525 |
MTS528 |
MTS542 |
MTS545 |
MTS548 |
MTS549 |
|
行程 |
200 |
500 |
1000 |
200 |
500 |
1000 |
2000 |
|
軸距D1（mm） |
526 |
826 |
1326 |
582 |
882 |
1382 |
2382 |
|
長度L（mm） |
600 |
900 |
1400 |
680 |
980 |
1480 |
2480 |
|
寬度W（mm） |
190 |
200 |
220 |
206 |
215 |
236 |
236 |
|
臺面尺寸 |
60×200 |
80×220 |
|||||
|
分辨率 |
0.012 |
||||||
|
導軌 |
線性滑軌 |
||||||
|
導程 |
150 |
208 |
|||||
|
重復定位精度 |
±0.05 |
||||||
|
極限速度（mm/s） |
500 |
||||||
|
極限靜轉矩（Ncm） |
60 |
100 |
170 |
60 |
100 |
170 |
400 |
|
步進電機（1.8°） |
56步進電機 |
86步進電機 |
|||||
|
中心負載 |
15（水平） |
10（水平） |
50（水平） |
45（水平） |
35（水平） |
||
|
自重 |
4.5 |
7 |
11 |
6.5 |
9.8 |
14.8 |
18.5 |
