2、適用場景：適用于對振動要求極高的精密光學實驗、顯微成像、醫療生物、光路測試、光學測量、激光干涉、精密檢測等領域，如科研級實驗、高端儀器設備的安裝平臺。
3、臺面內部以蜂窩結構的隔振光學平臺居多，具有高剛度低質量的比率特點。隔振器采用超薄復合材料氣囊、帶附加擴散口的多小孔準層流阻尼技術。

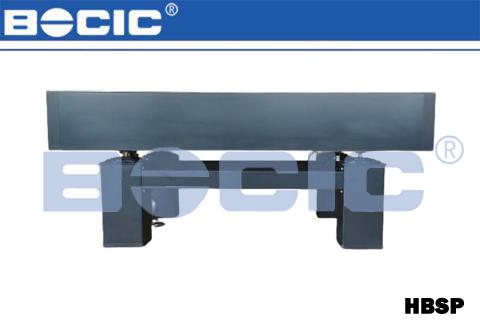

4、支腿內部采用柔性雙腔與超小孔層流阻尼設計，內部中心單擺桿結構，當外部發生振動時內部擺桿擺動可有效的打消外部振動，采用進口閥體，頂部調節裝置可完成 ±10mm 調節范圍，四個支腿相互獨立，自動充氣，自動平衡，響應時間短，平衡速度快。推薦應用于振動要求非常高的儀器使用，可選配腳輪。
|
型號 |
尺寸（mm） |
臺面厚度（mm） |
支腿數量 |
支腿外形（mm）
|
孔間距（mm） |
臺面重量（kg） |
|
HBSP-12-08 |
1200×800 |
100 |
4 |
220×220 |
25×25 |
≈112 |
|
HBSP-12-10 |
1200×1000 |
100 |
4 |
220×220 |
25×25 |
≈140 |
|
HBSP-15-10 |
1500×1000 |
200 |
4 |
220×220 |
25×25 |
≈206 |
|
HBSP-20-10 |
2000×1000 |
200 |
4 |
220×220 |
25×25 |
≈276 |
|
HBSP-30-10 |
3000×1000 |
300 |
6 |
220×220 |
25×25 |
≈498 |
|
HBSP-15-12 |
1500×1200 |
200 |
4 |
220×220 |
25×25 |
≈248 |
|
HBSP-18-12 |
1800×1200 |
200 |
4 |
220×220 |
25×25 |
≈302 |
|
HBSP-20-12 |
2000×1200 |
200 |
4 |
220×220 |
25×25 |
≈334 |
|
HBSP-24-12 |
2400×1200 |
200 |
4 |
220×220 |
25×25 |
≈401 |
|
HBSP-30-12 |
3000×1200 |
300 |
6 |
220×220 |
25×25 |
≈597 |
|
HBSP-35-12 |
3500×1200 |
300 |
6 |
220×220 |
25×25 |
≈698 |
|
HBSP-20-15 |
2000×1500 |
200 |
4 |
220×220 |
25×25 |
≈418 |
|
HBSP-24-15 |
2400×1500 |
200 |
4 |
220×220 |
25×25 |
≈501 |
|
HBSP-30-15 |
3000×1500 |
300 |
6 |
220×220 |
25×25 |
≈748 |
|
HBSP-35-15 |
3500×1500 |
300 |
6 |
220×220 |
25×25 |
≈872 |
|
HBSP-40-15 |
4000×1500 |
300 |
6 |
220×220 |
25×25 |
≈998 |
|
HBSP-42-15 |
4200×1500 |
300 |
6 |
220×220 |
25×25 |
≈1048 |
|
HBSP-48-15 |
4800×1500 |
400 |
8 |
220×220 |
25×25 |
≈1360 |
|
HBSP-54-15 |
5400×1500 |
400 |
8 |
220×220 |
50×50 |
≈1530 |
|
HBSP-60-15 |
6000×1500 |
400 |
8 |
220×220 |
100×100 |
≈1701 |
|
諸多尺寸未能完全列出，支持定制任意尺寸，如有其它尺寸需求，請聯系我們 |
||||||
注：選擇蜂窩粘接光學平臺時，型號應增加B，如HBSP-12-08B
基本參數：
●固有頻率:垂直< 1.2-1.8HZ；
水平< 1.2-1.6HZ，(與實際負載相關 )；
●振幅:< 0.004mm；
●調節方式:自動調平；
●臺面平面度<0.1mm/（600mm×600mm），臺面粗糙度<0.8μm；
●減振效率:垂直:5Hz時:84-90%；10Hz時:89-93%；
水平:5Hz時:84-92%；10Hz 時:89-92%；
●隔振方式: 擺桿消振；
●阻尼方式:超小孔層流阻尼；
●氣 源:標配靜音空氣壓縮機；噪音:52db。
●標準整體高度：800mm（可定制）。
