- 產品介紹
- 產品參數
2、適用場景：廣泛應用于光學實驗、光通信、光譜實驗、激光干涉、全息應用、激光微細加工、精密計量儀器等領域。
3、臺面內部通常采用多層夾心式結構，由上臺面、蜂窩狀支撐結構和底面組成，上臺面一般為高導磁不銹鋼材料或弱導磁不銹鋼臺面。蜂窩狀支撐結構可以降低平臺整體重量，提高隔振性能。支撐部分采用剪切型多層復合橡膠隔振結構或阻尼隔震墊（如高分子復合橡膠等，能有效衰減振動能量，對高頻振動有良好的隔振能力）。

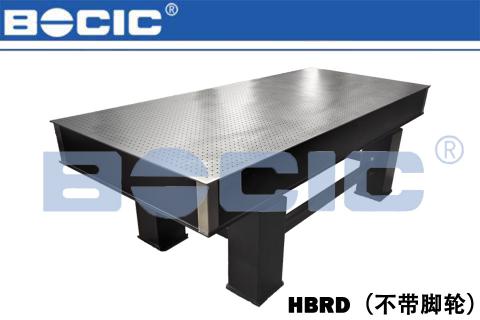

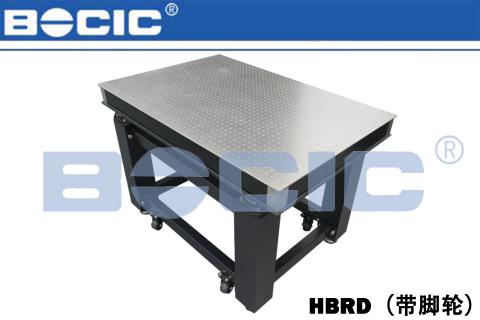

4、支架頂部采用復合型振動隔離器在一定條件下可隔離來自地面的振動，普通阻尼隔振支架如需帶腳輪，頂部則為復合減振器，底部則安裝調節裝置；如不帶腳輪則頂部為調節裝置；搭配光學平臺使用，推薦對于振動要求低的儀器使用，支架可定制無磁材質。
|
尺寸 |
臺面厚度 |
支腿數量 |
支腿外形
|
孔間距 |
臺面重量 |
|
|
HBRD-06-06 |
600×600 |
100 |
4 |
120×120 |
25×25 |
≈45 |
|
HBRD-09-06 |
900×600 |
100 |
4 |
120×120 |
25×25 |
≈65 |
|
HBRD-12-06 |
1200×600 |
100 |
4 |
120×120 |
25×25 |
|
|
HBRD-10-08 |
1000×800 |
100 |
4 |
120×120 |
25×25 |
≈96 |
|
HBRD-12-08 |
1200×800 |
100 |
4 |
25×25 |
≈112 |
|
|
1200×1000 |
100 |
4 |
120×120 |
25×25 |
≈140 |
|
|
HBRD-15-10 |
1500×1000 |
200 |
4 |
25×25 |
≈206 |
|
|
HBRD-20-10 |
2000×1000 |
200 |
4 |
200×200 |
25×25 |
≈276 |
|
HBRD-30-10 |
3000×1000 |
300 |
6 |
200×200 |
25×25 |
|
|
HBRD-15-12 |
1500×1200 |
200 |
4 |
200×200 |
25×25 |
≈248 |
|
HBRD-18-12 |
1800×1200 |
200 |
4 |
200×200 |
25×25 |
≈302 |
|
HBRD-20-12 |
2000×1200 |
200 |
4 |
200×200 |
25×25 |
≈334 |
|
HBRD-24-12 |
2400×1200 |
200 |
4 |
200×200 |
25×25 |
≈401 |
|
HBRD-30-12 |
3000×1200 |
300 |
6 |
200×200 |
25×25 |
≈597 |
|
HBRD-35-12 |
300 |
6 |
200×200 |
25×25 |
≈698 |
|
|
HBRD-20-15 |
2000×1500 |
200 |
4 |
200×200 |
25×25 |
≈418 |
|
HBRD-24-15 |
2400×1500 |
200 |
4 |
200×200 |
25×25 |
≈501 |
|
HBRD-30-15 |
3000×1500 |
300 |
6 |
200×200 |
25×25 |
≈748 |
|
HBRD-35-15 |
3500×1500 |
300 |
6 |
200×200 |
25×25 |
≈872 |
|
HBRD-40-15 |
4000×1500 |
300 |
6 |
200×200 |
25×25 |
≈998 |
|
HBRD-42-15 |
4200×1500 |
300 |
6 |
200×200 |
25×25 |
≈1048 |
|
HBRD-48-15 |
4800×1500 |
400 |
8 |
200×200 |
25×25 |
≈1360 |
|
HBRD-54-15 |
5400×1500 |
400 |
8 |
200×200 |
50×50 |
≈1530 |
|
HBRD-60-15 |
6000×1500 |
400 |
8 |
200×200 |
100×100 |
≈1701 |
|
諸多尺寸未能完全列出，支持定制任意尺寸，如有其它尺寸需求，請聯系我們 |
||||||
注：選擇蜂窩粘接光學平臺時，型號應增加B，如HBRD-12-08B
